Tile map （瓷砖地图）

瓷砖地图 是一个可以借由瓷砖图源装配, 绘制成一个大网格地图的组件. 瓷砖地图一般用来作为游戏关卡环境. 你可以在地图上使用瓷砖图源里设置的 碰撞形状 来进行碰撞检测或者模拟物理效果 (example).

创建瓷砖地图之前要先创建好瓷砖图源. 关于如何创建瓷砖图源, 详情请见 瓷砖图源教程.

创建瓷砖地图

创建瓷砖地图的步骤:

• 在 Assets 浏览器中右键点击, 然后选择 New... ▸ Tile Map).
• 新的瓷砖地图会在瓷砖地图编辑器中打开.

• 给新文件命名.



• 用事先准备好的瓷砖图源设置 Tile Source 属性.

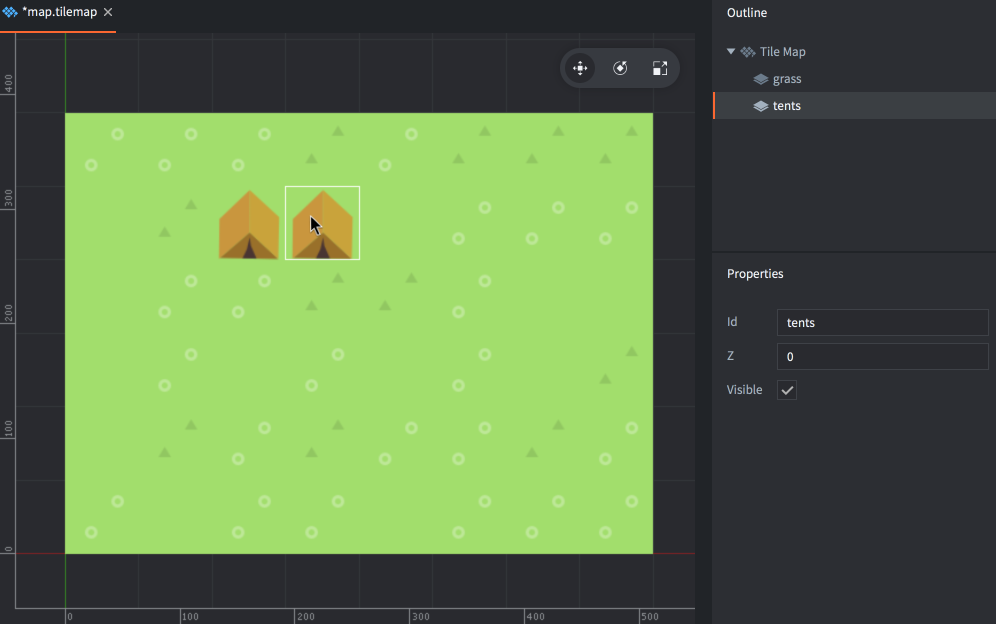

在瓷砖地图上绘制瓷砖的方法:

1. 在 Outline 视图中选择或者创建一个 Layer 用于绘制瓷砖.

2. 选取一个瓷砖当作笔刷 (按 空格 键显示瓷砖表)



3. 用选取的笔刷铺设瓷砖. 要清除一个瓷砖, 可以选择一个空白瓷砖当笔刷覆盖掉它, 也可以使用橡皮擦工具 (Edit ▸ Select Eraser).

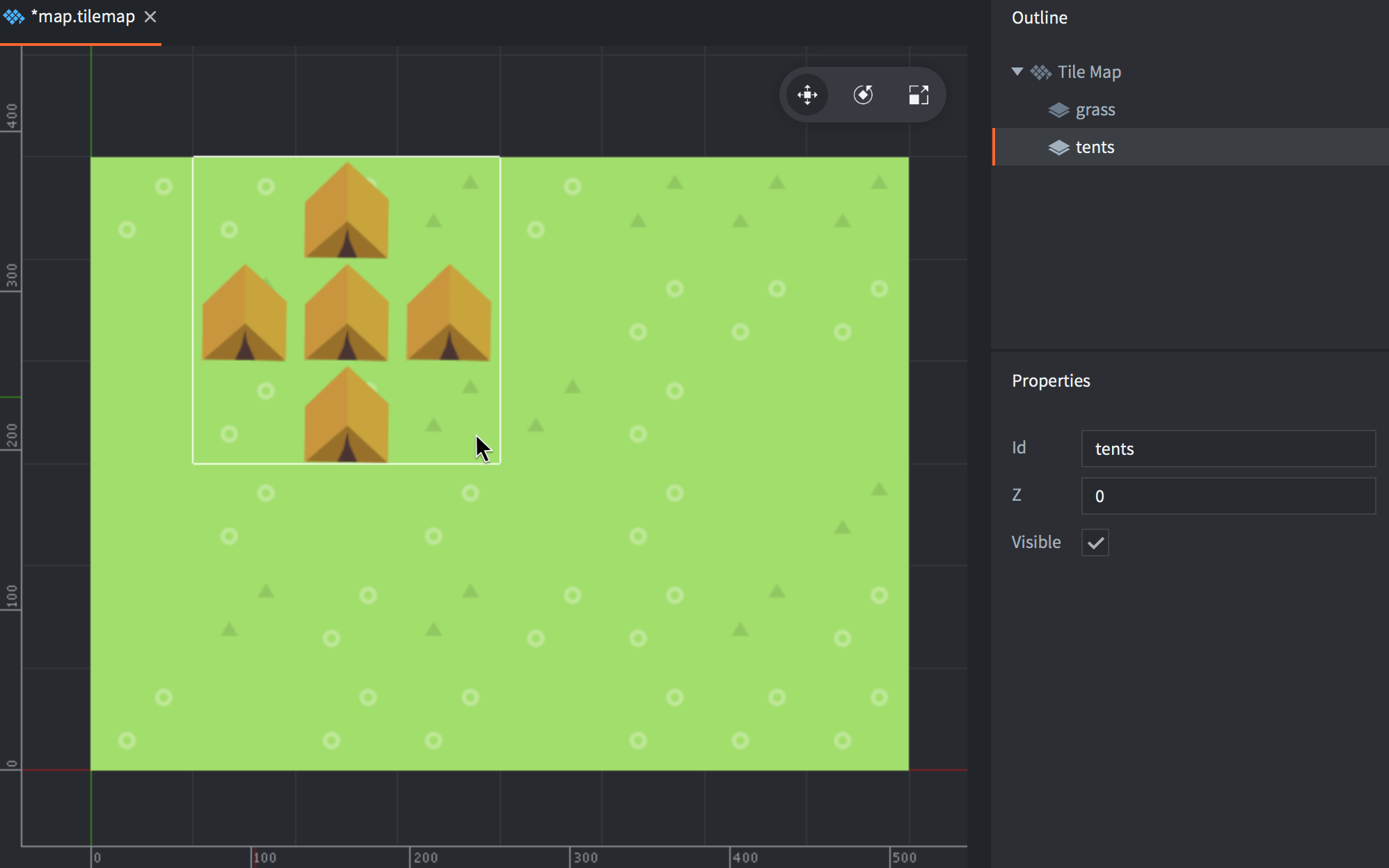

你可以直接从层里选择一块瓷砖当作笔刷. 按住 Shift 键点击瓷砖即可把它用作当前笔刷. 按住 Shift 键并拖动还可以选择一片瓷砖作为大笔刷.

笔刷顺时针旋转快捷键 Z. 笔刷水平翻转快捷键 X, 笔刷垂直翻转快捷键 Y.

把瓷砖地图加入到游戏中

把瓷砖地图加入游戏的步骤:

1. 建立一个游戏对象用以承载瓷砖地图组件. 这个游戏对象可以来自文件或者直接在集合里创建.
2. 右键点击游戏对象根节点选择 Add Component File.
3. 选取瓷砖地图文件.

运行时操作

有一套用于在运行时修改瓷砖地图的方法和属性 (参见 API文档).

用脚本更改瓷砖

游戏运行时可以使用脚本动态读写瓷砖地图的内容. 通过调用 tilemap.get_tile() 和 tilemap.set_tile() 函数:

local tile = tilemap.get_tile("/level#map", "ground", x, y)

if tile == 2 then
    -- Replace grass-tile (2) with dangerous hole tile (number 4).
    tilemap.set_tile("/level#map", "ground", x, y, 4)
end

瓷砖地图属性

除了 Id, Position, Rotation 和 Scale, 瓷砖地图还有如下属性:

Tile Source

瓷砖地图的图源.

Material

瓷砖地图的材质.

Blend Mode

瓷砖地图的混合模式.

混合模式

Blend Mode 属性定义了可视组件如何与其后面的图像混合. 以下列举了支持的混合模式及其混合算法:

Alpha

普通混合: src.a * src.rgb + (1 - src.a) * dst.rgb

Add

使用相应组件的像素颜色值提亮背景: src.rgb + dst.rgb

Multiply

使用相应组件的像素颜色值调暗背景: src.rgb * dst.rgb

Screen

Multiply 的反向操作. 使用相应组件的像素颜色值提亮背景: src.rgb - dst.rgb * dst.rgb

修改属性

使用 go.get() 和 go.set() 方法可以修改瓷砖地图的属性:

tile_source

瓷砖图源 (hash). 可以使用 go.set() 方法指定瓷砖图源. 参见 这个例子的 API 用法.

material

瓷砖地图材质 (hash). 可以使用 go.set() 方法指定瓷砖地图材质. 参见 这个例子的 API 用法.

材质常量

默认 tilemap 材质常量可以使用 go.set() 或 go.animate() 来修改 (参考 材质教程). 例如:

go.set("#tilemap", "tint", vmath.vector4(1,0,0,1))
go.animate("#tilemap", "tint", go.PLAYBACK_LOOP_PINGPONG, vmath.vector4(1,0,0,1), go.EASING_LINEAR, 2)

tint

3D网格颜色 (vector4). 四元数 x, y, z, 和 w 分别对应红, 绿, 蓝和不透明度.

相关项目配置

在 game.project 文件里有些关于瓷砖地图的 设置项目.
